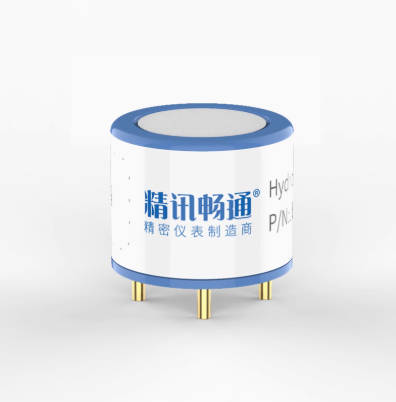

在工業安全監測、環境空氣質量檢測、醫療氣體分析等領域，電化學氣體模組作為核心傳感器，其測量精度直接關系到預警可靠性、數據合規性及決策科學性。然而，受電解液衰減、電極中毒、環境干擾等因素影響，模組輸出信號會隨時間發生漂移，導致濃度測量誤差增大。因此，定期校準成為保障模組性能的關鍵環節。本文從校準原理、標準物質選擇、操作流程、誤差修正到質量管控，系統解析電化學氣體模組校準的全鏈條技術，為企業與實驗室提供可落地的標準化方案。

一、校準原理：電化學反應與信號修正的底層邏輯

電化學氣體模組通過目標氣體在電極表面發生的氧化還原反應產生電流信號，電流強度與氣體濃度呈線性關系。然而，實際使用中，模組輸出可能因以下因素偏離理論值：

1. 電解液消耗：電解液中電解質濃度降低導致信號衰減；

2. 電極中毒：硫化物、鹵素等氣體使電極活性物質鈍化；

3. 環境干擾：溫濕度變化、氣壓波動、交叉氣體響應等影響信號穩定性。

校準的本質是通過標準氣體對模組輸出信號進行標定，建立濃度-電流的數學模型（如線性回歸方程），并修正環境干擾導致的誤差。例如，某CO模組在25℃、50%RH環境下的校準方程為：

其中，$I_0$ 為零點電流，$k$ 為靈敏度系數，補償系數通過實驗數據擬合得出。

二、標準氣體選擇：精度與成本的平衡藝術

標準氣體是校準的“基準尺”，其濃度精度、穩定性及混合均勻性直接影響校準結果。根據應用場景，標準氣體可分為以下兩類：

1. 單一組分標準氣體

• 典型應用：工業安全監測（如CO、H?S）、醫療氣體分析（如O?、N?O）；

• 濃度選擇：需覆蓋模組量程的20%、50%、80%等關鍵點。例如，某礦用CO模組量程為0-1000ppm，校準點可選200ppm、500ppm、800ppm；

• 精度要求：標準氣體濃度誤差需≤±1%FS（滿量程），且需附帶第三方計量證書（如NIST溯源）。

2. 多組分混合標準氣體

• 典型應用：環境空氣質量監測（如NO?、SO?、O?）、VOCs綜合檢測；

• 混合均勻性：各組分濃度偏差需≤±2%，且需通過氣相色譜（GC）驗證；

• 穩定性：鋼瓶標準氣體有效期通常為1年，需定期復檢。

成本優化策略：

• 實驗室級校準優先采用高精度動態配氣系統（如Environics 4000），通過稀釋高濃度標準氣體降低成本；

• 現場快速校準可使用便攜式標準氣體發生器（如基于滲透管的恒流源），但需驗證其輸出穩定性（如±3%FS）。

三、校準流程：從實驗室到現場的標準化操作

根據校準環境與設備條件，可分為實驗室精密校準與現場快速校準兩類。

1. 實驗室精密校準流程

適用場景：環保監測站、計量院、第三方檢測機構等對精度要求極高的場景。
步驟：

1. 環境預處理：

• 溫度控制：25℃±0.5℃，濕度控制：50%RH±5%；

• 氣壓校準：通過內置氣壓傳感器修正海拔影響。

2. 零點校準：

• 通入高純氮?dú)猓ā?9.999%）或零氣發生器輸出氣體，記錄零點電流 $I_0$；

• 若零點漂移超±5%FS，需清洗或更換模組。

3. 量程校準：

• 依次通入20%、50%、80%量程的標準氣體，記錄輸出電流 $I_i$；

• 通過最小二乘法擬合校準方程 $C=k\times (I?I_0)+b$，并驗證線性度（R2≥0.999）。

4. 交叉干擾測試：

• 通入潛在干擾氣體（如H?對CO模組的交叉響應），記錄輸出偏移量；

• 若偏移超±5%FS，需通過算法修正或硬件優化（如加裝選擇性濾膜）。

5. 長期穩定性測試：

• 連續通入標準氣體72小時，記錄輸出波動（如±2%FS內視為合格）。

案例：某環保局對PM2.5監測站中的NO?模組進行校準，采用動態配氣系統生成0-200ppb NO?標準氣體，通過線性回歸方程將模組誤差從±15%FS修正至±3%FS，滿足HJ 654-2013標準要求。

2. 現場快速校準流程

適用場景：礦井、化工車間等無法中斷監測的場景。
步驟：

1. 便攜式校準儀準備：

• 選用內置微型氣泵、流量控制及數據記錄功能的校準儀（如美國RKI Instruments E-6000）；

• 驗證校準儀輸出穩定性（如24小時漂移≤±1%FS）。

2. 單點校準：

• 通入50%量程的標準氣體，調整模組增益系數使輸出與標準值一致；

• 若線性度較差，需返回實驗室進行多點校準。

3. 數據比對：

• 記錄校準前后1小時的實時監測數據，驗證修正效果（如誤差縮小至±8%FS內）。

注意事項：

• 現場校準需避開通風口、強電磁干擾等區域；

• 校準后需標注校準時間、環境參數及修正系數，建立可追溯的校準檔案。

四、誤差修正：算法與硬件的協同優化

校準后仍可能存在殘留誤差，需通過以下方法進一步修正：

1. 溫度補償算法

• 電解液黏度隨溫度變化導致信號漂移，可通過PT1000溫度傳感器采集實時溫度，并應用多項式擬合算法修正。例如，某CO模組在-10℃時輸出下降20%，通過補償算法將誤差縮小至±3%FS。

2. 濕度補償算法

• 高濕環境下水蒸氣可能競爭吸附，需通過疏水透氣膜或分子篩過濾，并結合濕度傳感器數據修正。例如，某H?S模組在濕度90%RH時，通過PTFE疏水膜將交叉干擾降低至<5%。

3. 老化補償模型

• 模組壽命周期內靈敏度逐漸衰減，可通過加速老化實驗建立靈敏度衰減曲線，并預置補償系數。例如，某模組壽命為2年，前6個月靈敏度衰減≤5%，后續每年衰減≤10%，需定期更新補償參數。

五、質量管控：校準記錄、不確定度分析與合規性

校準質量直接影響數據可靠性，需建立全流程質量管控體系。

1. 校準記錄標準化

• 記錄內容：模組型號、序列號、校準時間、環境參數（溫濕度氣壓）、標準氣體信息、校準方程、修正系數、誤差分析等；

• 記錄格式：采用電子化校準證書（如PDF簽名版），便于存檔與追溯。

2. 不確定度評估

• 核心來源：標準氣體濃度誤差（如±1%FS）、環境干擾（如±2%FS）、校準儀精度（如±0.5%FS）；

• 合成不確定度：通過方和根法計算，例如 $U=\sqrt{(1\%{)}^2+(2\%{)}^2+(0.5\%{)}^2}=2.3\%FS$。

3. 合規性認證

• 校準機構需通過CMA/CNAS認證，校準流程需符合ISO/IEC 17025標準；

• 環保監測模組校準需符合HJ/T 193-2013、EPA 40 CFR Part 53等法規要求。

六、未來趨勢：自動化校準與智能修正技術

1. 自動校準站
   集成動態配氣系統、多通道氣路切換、環境參數監控與AI算法的自動校準站，可實現24小時無人值守校準。例如，某智能校準站通過機器學習優化補償參數，將校準效率提升3倍，人工成本降低70%。

2. 邊緣計算修正
   模組內置邊緣計算芯片，實時分析環境干擾數據并動態修正輸出。例如，某款智能CO模組通過LSTM算法預測溫濕度影響，提前30分鐘調整輸出信號，誤報率降低至<0.1%。

3. 區塊鏈溯源
   校準數據上鏈存儲，確保不可篡改與全程可追溯。例如，某智慧園區通過區塊鏈技術記錄模組全生命周期校準數據，監管部門可實時驗證數據合規性。

結論

電化學氣體模組校準是一項技術密集型工作，需從標準氣體選擇、環境控制、算法修正到質量管控全鏈條優化。企業應避免“經驗主義”校準，而是建立標準化流程：實驗室校準側重精度與合規性，現場校準強調快速性與可操作性；同時結合溫度、濕度、老化等補償算法，確保模組在全生命周期內保持高精度。隨著自動化校準技術與智能修正算法的成熟，未來校準將向無人化、精準化、合規化方向發展，為工業安全、環境監測與醫療健康等領域提供更可靠的氣體檢測保障。
